集群/分布式架构基于Session的登录设计

Session是进行会话控制、用户追踪的重要手段。在单体架构中使用Session十分简便快捷，是登录权限控制的重要手段。但是，在集群架构、分布式架构中却会面临Session不一致的问题，可以通过Session 同步、Session共享的方式来解决这个问题。

4.8.1 Session的工作原理

客户端的接口请求大体分为两类，一类需要用户登录后才可以访问，另一类不需要登录即可访问。对于第一类接口请求就需要服务端

具有会话保持的能力，而Session就是一种常用的会话保持技术，

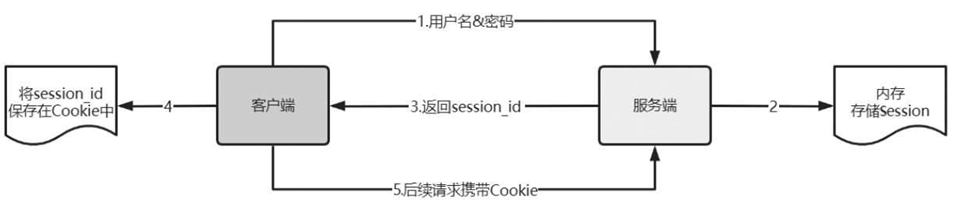

Session会话保持原理如图4-29所示。

（1）   客户端登录，提交用户名和密码。

（2）   服务端保存生成Session，并且将Session存储在内存中。

（3）   服务端将session_id返回给客户端。

（4）   客户端自动将session_id存储到Cookie中。

（5）   客户端的所有后续请求均会携带Cookie。

（6）   后端通过Cookie中的session_id获取Session信息，进而校验用户状态是否依然保持，并延长用户状态保持的有效期。

图4-29 Session会话保持原理

传统的Session方式的优点是实现简单，开发成本低，然而缺点也比较突出，可以总结为以下6点。

（1）   基于服务器内存，难以水平扩展和集群化。

（2）   高并发、用户使用量大时会导致Session大量占用内存，降低服务器性能。

（3）   Cookie可能被禁用或被用户删除。

（4）   Cookie安全性不够高，可以被截取和篡改。

（5）   Cookie存储空间很小，长度和数量都有限制。

（6）   Web浏览器的Cookie可以自动管理，原生端要自己实现

Cookie管理。

Session模式比较适用于单体架构开发，用户量小、访问量小的内部系统使用，实现简单。下面将重点针对集群架构/分布式架构下的

Session进行讲解。

如果读者对Cookie不了解，则可以先阅读以下基础知识内容。

1.  Cookie的概念

Cookie是一段不超过4kB的小型文本数据（不同浏览器有所区别，一般为4095~4097B），保存在浏览器中，经常用于存储用户相关信息、Token、SessionID等。不同浏览器对于每个域能存储的Cookie数量限制也不相同。例如，IE6浏览器每个域能存储30个Cookie，Chrome浏览器每个域能存储53个Cookie，而Safari浏览器则没有数量限制。

2.  Cookie的组成和格式

如上所示，一个Cookie由六部分组成：名称、值、域、失效时间、路径和安全标志。

（1）     名称（name）：一个唯一确定的Cookie的名称，不区分大小写。

（2）     值（value）：数据字符串，最好加密存储。

（3）     域（domain）：Cookie对于哪个域是有效的，如果没有设置，则默认为设置Cookie的那个域。

（4）     失效时间（expires）：设定Cookie在什么时间失效，失效后即被删除。expires代表具体失效时间，Max-Age代表在多少秒之后

Cookie失效，Max-Age的优先级大于expires。当Max-Age=-1时，代表永不失效。

（5）     路径（path）：代表访问哪些域的路径会自动携带Cookie数据发送给服务端，“/”表示没有限制。

（6）     安全标志（secure）：设置之后只有在使用SSL连接

（HTTPS）时才会自动携带Cookie数据发送给服务端。

3.如果存储的Cookie数量已经达到上限，继续存储会怎样？

Safari浏览器没有Cookie数量限制，因此不存在这个问题。

IE和Opera浏览器使用LRU（Least Recently Use，最近最少使用）

算法，当Cookie达到上限后，自动删除最旧、使用最少的Cookie，从而给新Cookie留出空间。

Firefox浏览器保留最后设置的Cookie数据，随机删除Cookie数据，官方并没有明确说明删除算法。

4.8.2 集群/分布式架构下的Session设计

在集群架构和分布式架构下使用Session会引发哪些问题，这些问题是如何产生的，怎样才能够解决这些问题呢？

1.在集群负载架构下Session会引发什么问题？

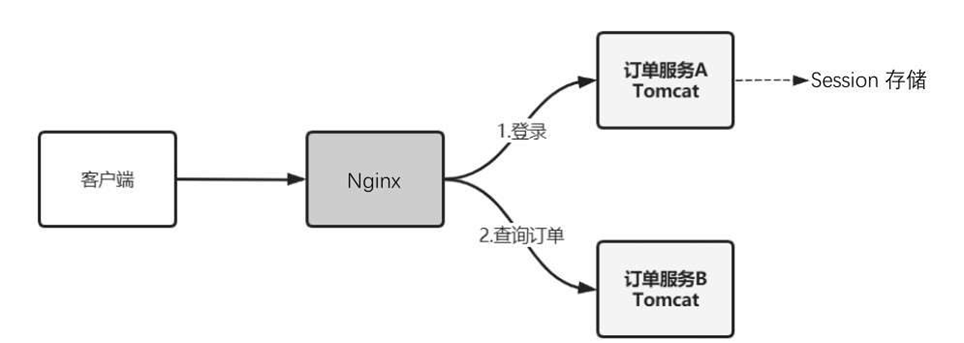

如图4-30所示，随着订单服务压力的上升，决定将原来的1个节点扩充为2个节点，以集群的方式对外提供服务，使用Nginx做反向代理

（Nginx默认使用轮询策略）。

（1）     用户登录时访问了订单服务A，登录成功后Session信息保存在A服务器的内存中。

（2）     当用户查询自己的订单信息时，通过Nginx的轮询策略，请求转发给了订单服务B，但是B服务器中并没有存储用户的Session信息，所以认为用户还没有登录，直接跳转到登录页面。

图4-30 集群模式下的Session不同步

2.在分布式架构下是否也具有相同的问题？

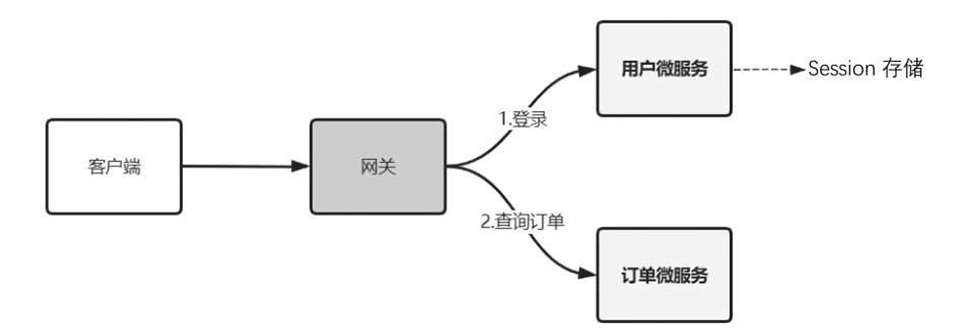

如图4-31所示，在分布式架构下，用户登录时访问了用户微服务，登录成功后Session信息保存在用户微服务的内存中。当用户查询自己的订单信息时，会请求订单微服务，但是此服务的内存中并没有存储

用户的Session信息，所以认为用户还没有登录，直接跳转到登录页面。可见，无论是在集群负载构架还是在分布式架构下，都面临着相同的问题。

图4-31 分布式模式下的Session不同步

这就是典型的Session迁移和Session共享问题，如果需要进行会话保持，就要保证每个服务器都能够获取用户的Session信息。解决方案主要有4种：Session同步、负载控制、共享存储和抽象

Session服务。

（1）     Session同步。

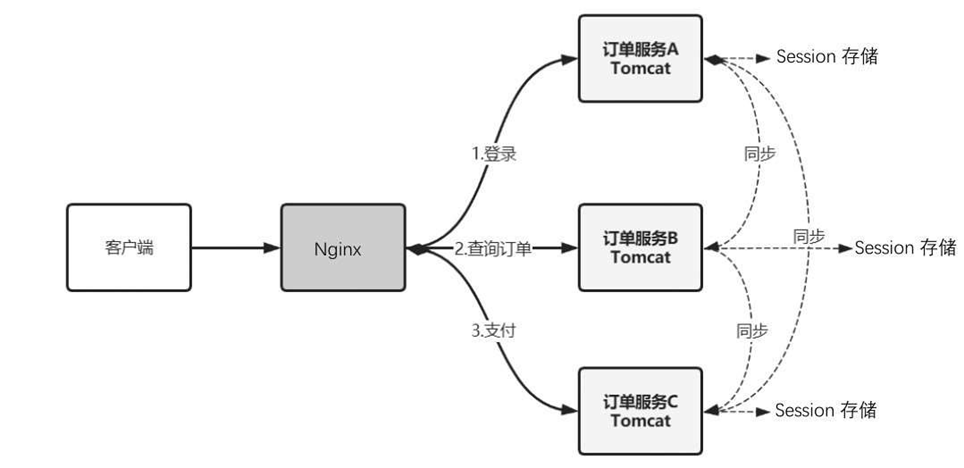

如图4-32所示，在集群架构下，用户登录成功后，订单服务A存储 Session，并将Session同步给订单服务B和C，因此任意服务器上产生新的Session数据，都要通知给其他全部节点。如果有N个服务器，就要通知给N-1个节点。当服务节点非常多时，用户登录请求一旦增加，就会引发消息风暴，系统性能急剧下降，并且必须考虑Session同步过程中可能发生的各种网络问题。

因此，这种方案只适用于用户数量较少，2~3台的小型集群架构使用，多于3台时出现问题的概率就会急剧上升。

图4-32 集群模式下的Session同步

（2）     负载控制。

集群架构只需要修改Nginx的分发策略，让同一个客户端的请求全部转发到同一个服务器即可，主要使用哈希策略，如IP哈希策略或其他基于用户标识的哈希策略。

IP哈希策略的目的是将相同IP来源的用户请求始终只转发到同一台服务器上。例如，用户首次访问系统时请求转发给了服务A，那么后续所有请求，只要客户端IP不变则全部转发到服务A中。这样就不需要进行Session同步，也可以与客户端保持会话。

但是，这种方案会导致比较严重的流量倾斜问题，可能存在大量的请求发往服务A，而只有少量请求发往服务B，从而导致服务A的性能急剧下降，而服务B却十分空闲。

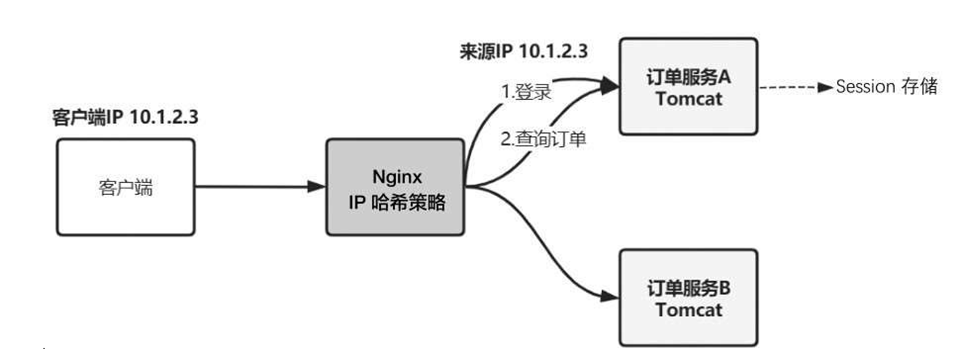

如图4-33所示，来源于客户端10.1.2.3的请求，全部被转发至订单服务A中。

图4-33 集群模式下Session同步方案

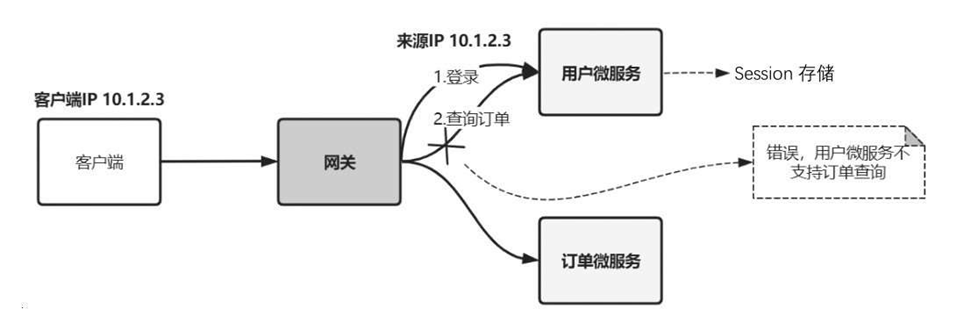

另外，这种方案只适用于集群架构，而不适用于分布式架构。如果修改了网关的转发策略，让相同IP的请求始终转发给同一个微服务，由于每个服务端节点不具备全部的功能，从而无法达到要求。如图4-34所示，用户第一次查询订单的请求被转发到用户微服务，第二次查询订单的请求也被转发到用户微服务，而用户微服务并不具备查询订单的能力，因此无法提供服务。

图4-34 分布式模式下的Session共享问题

（3）     共享存储。

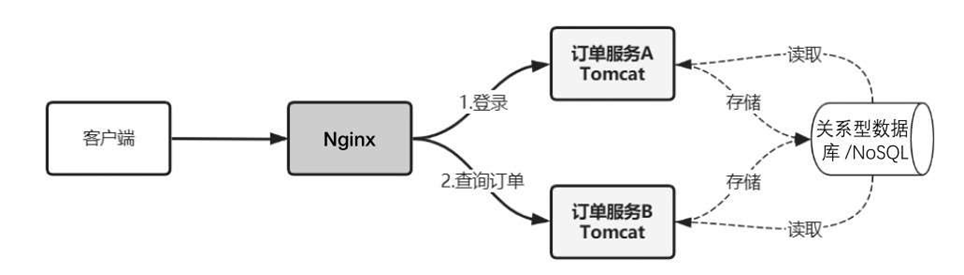

在集群架构下，用户登录时服务端可以将Session信息不存储到本机内存中，而是存储到关系型数据库（MySQL、Oracle等）或NoSQL 数据库（Redis、Memcached等）中。当用户进行业务访问时，各个服务端节点就可以从这些共享存储设备中获取Session信息，从而完成会话保持，如图4-35所示。

图4-35 集群模式下的Session共享策略

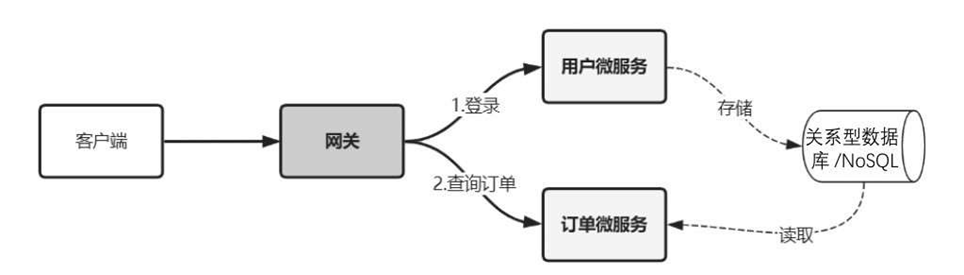

在分布式架构下，用户登录时访问用户微服务，并将Session信息存储到共享设备中，当访问其他微服务时，就可以从共享设备中读取，也可以完成会话保持，如图4-36所示。

图4-36 分布式模式下的Session共享策略

（4）     抽象Session服务。

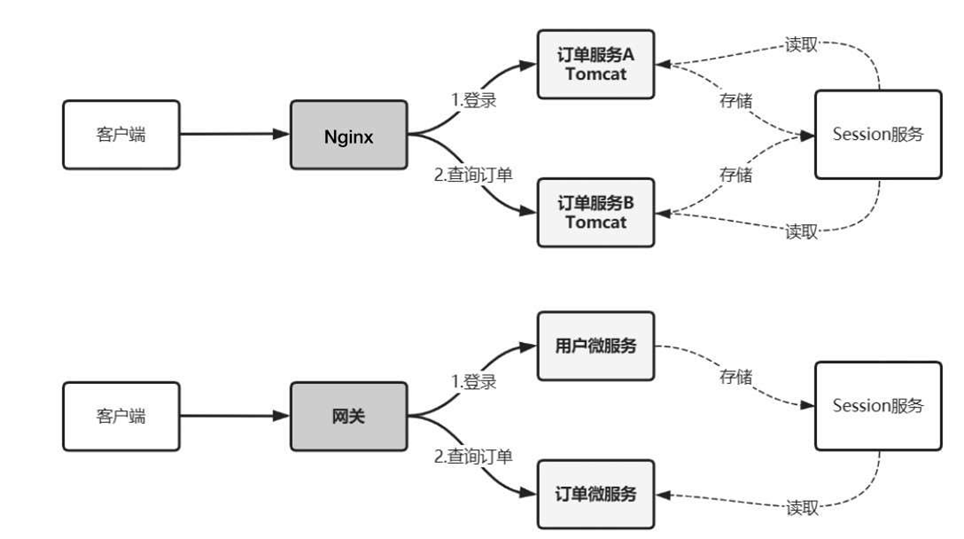

可以将Session共享存储设备替换为Session服务，由此服务统一提供Session的创建、保存、查询、对比服务。使用Session服务的好处是可以开发很多附加功能，如Session的可视化管理、Session的监控统计等。同时，支持单体架构、集群架构、微服务架构，如图4-37所示。

图4-37 抽象Session共享服务策略

方案选型使用原则：对于小型系统，推荐采用方案（1）和

（2）；对于大型系统，推荐采用方案（3）和（4）。
