三类验证码登录设计

常用的验证码登录方式有3种，分别是手机验证码登录、动态令牌登录和语音验证码登录。虽然邮箱也可以用于发送验证码，但是由于其在国内的普及度，以及需要登录邮箱之后再获取验证码，便捷性较低，所以使用较少。

不同的验证码登录使用的都是不同的实现技术，手机验证码登录涉及短信发送技术，动态令牌登录涉及动态密钥的计算技术，语音验证码登录涉及TTS（Text To Speech，从文本到语音）技术。

4.3.1 手机验证码登录注册设计

手机验证码登录注册方式是目前使用比较广泛的登录方式，界面原型如图4-6所示，其优势主要有两个：（1）免去了用户的记忆成本，现在每个人都有各种系统账号和密码，很难记忆，如果设置为一样

的，则又有很大的安全隐患；（2）登录的同时完成快速注册，用户无须再填写密码、确认密码等其他信息。

1. Token技术基础知识

手机验证码、图片验证码、身份鉴别等场景会大量使用Token技术。在计算机领域中，Token代表令牌，它一般使用在各种身份鉴别、认证授权的应用场景中。可以将Token看作一种暗号，当系统想要访问一些受保护的资源时，必须要先对暗号进行核对，从而保证安全性。

Token就是一串字符，往往具有唯一性，代表一次认证授权的唯一标识。Token的形式没有具体的规定，一串数字、一个JSON串、一段二进制代码都可以作为Token。Token中可以携带信息，也可以不携带信息。例如，可以将用户的账号加密在Token中进行传输，JWT就是一种携带了信息的Token串（参见5.8.3 小节）。

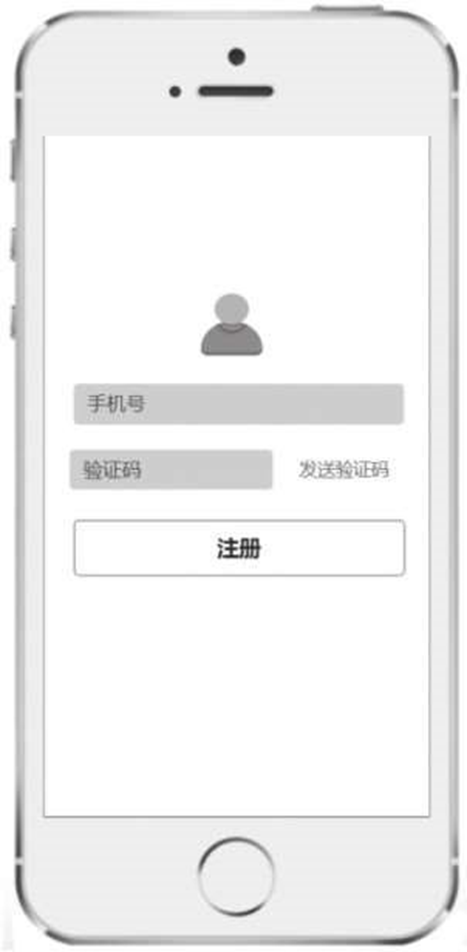

图4-6 App手机验证码登录注册原型

Token具有有效期，为了保证安全性，Token并不是永久有效的，而是要进行定期失效和定期更换。因此，Token往往结合Session、

Redis、Memcached等使用。

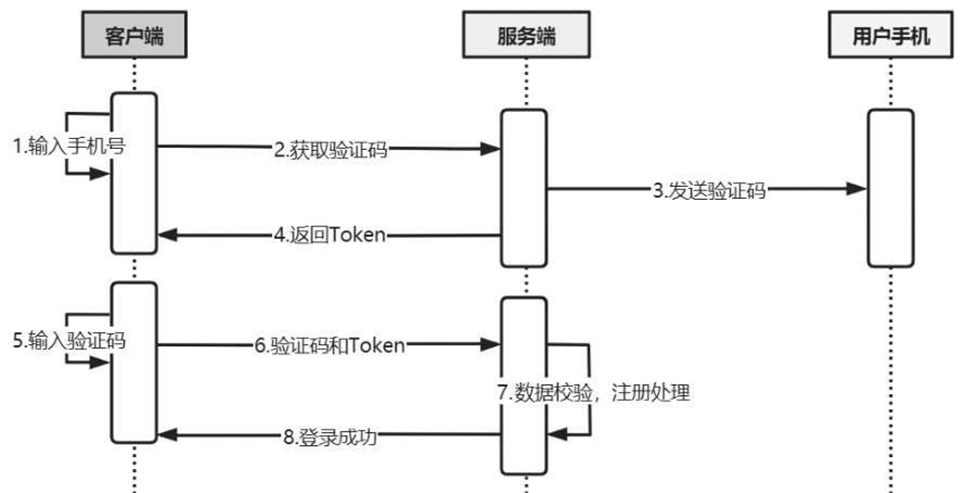

2.手机验证码登录注册设计手机验证码登录注册流程如图4-7所示，包含以下8个步骤。

（1）   用户在客户端输入手机号，点击“获取验证码”按钮。

（2）   客户端向服务端发送请求，获取短信验证码。

（3）   服务端向用户手机发送短信验证码。

（4）   服务端生成Token并返回给客户端，目的是将验证码、手机号、Token绑定，增加安全校验，这一步也是被大多数设计者经常忽略的一步。

（5）   用户将接收到的手机验证码录入页面中，点击“登录”按钮。

（6）   客户端携带用户输入的短信验证码，以及Token请求服务端。

（7）   服务端校验用户提交的验证码与Token所对应的验证码是否匹配并且有效。如果数据校验通过，则检查此手机号是否已经注册。如果没有注册，则直接生成默认的账户信息，待用户后续完善，同时记录用户登录的Session。

（8）   服务端返回登录成功，客户端跳转页面，完成登录。

图4-7 手机验证码登录注册流程

拓展思考1：第1~2步，发送短信验证码的服务是开放式服务（无须登录即可调用），因此存在被攻击的风险，怎样防止攻击，可参见

7.2节。

拓展思考2：第3步，服务端发送短信验证码不可以使用MQ或异步发送方式，登录注册验证码短信的特点是实时性要求很高，用户点击 “获取验证码”按钮必须在60秒内收到，否则用户就会重新发送，或者失去耐心。因此，对于验证码类短信要采用同步发送机制，并且需要将短信是否已发送的状态反馈给用户。

拓展思考3：第4~7步，如果没有Token机制，那么会有什么风险？例如，在用户的手机上植入木马盗取短信信息，一旦获取到用户的验证码就可以直接在其他设备使用，而与具体的执行环境无关。Token机制要求短信验证码和Token必须一一对应，并且Token存储在获取手机验证码的设备上，这样即使用户的短信验证码泄露了，但是其他手机上并没有本验证码对应的Token，因此依然无法完成登录。

4.3.2 动态令牌登录设计

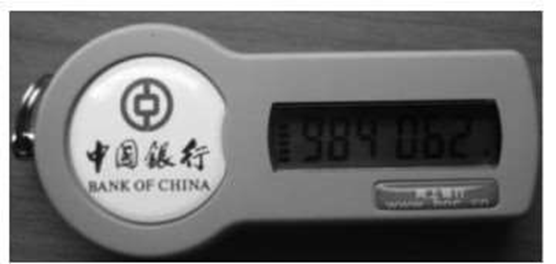

如果你开通银行的个人网银业务，就会得到类似图4-8所示的设备，上面的密码每隔1分钟刷新一次，因此也叫作动态口令。在网上银行办理业务时需要录入上面的密码，通过校验才可以登录成功，或者在支付环节也需要输入。

图4-8 网银动态令牌

动态令牌登录的核心思想是提供一个软件或设备，根据一定的算法，每隔60秒生成一组动态验证码，一般为6~8位数字，在用户登录时必须输入此动态验证码。

QQ安全中心、腾讯手机管家、网银动态口令、U盾都属于这种设计。动态验证码的好处是一次一密，无须记忆密码，无须发送短信，无须联网，没有任何其他成本，配合用户名和密码做二次校验，可以具有更高的安全性。

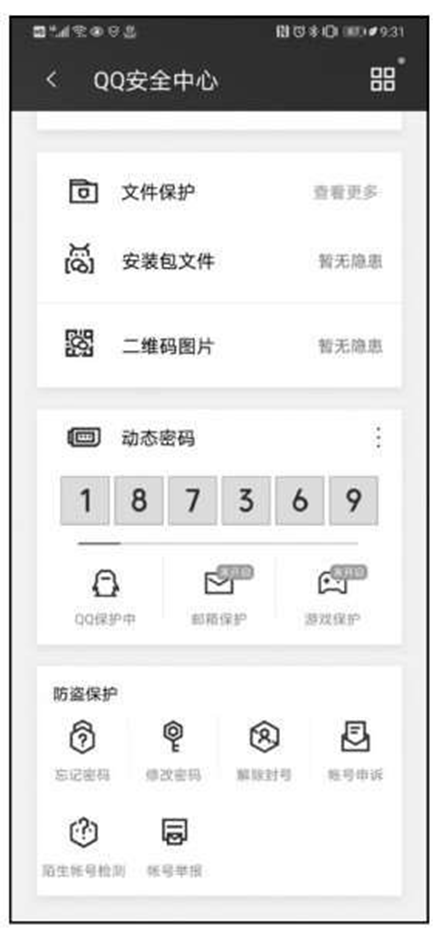

图4-9所示为腾讯手机管家动态令牌，中间所显示的6位数字就是腾讯手机管家生成的动态令牌，每隔一段时间更换一次，这是一种基于软件的实现方式。

思考：银行下发的网银动态口令设备，不与任何服务器联网，而动态令牌每分钟刷新一次密码，服务器是如何验证它是否正确的呢？

图4-9 腾讯手机管家动态令牌

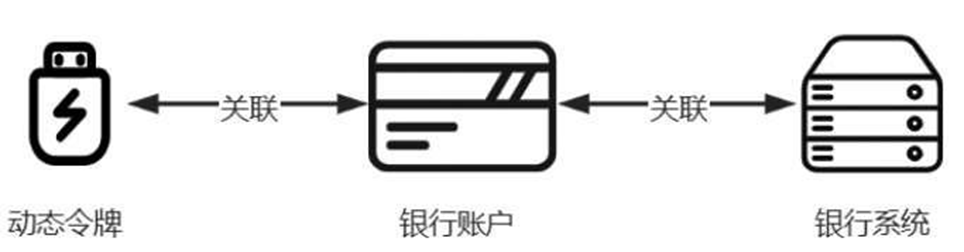

动态令牌有一个唯一标识码，在银行办理网银业务时，会与客户的银行账户绑定。这样就完成了动态令牌、银行账户、银行系统三者之间的绑定。动态令牌与银行系统之间是通过银行账户而联系在一起的，如图4-10所示。

图4-10 动态令牌绑定关系

虽然存在绑定，但是设备并没有联网，服务器又是如何校验动态口令的正确性的呢？这就要了解TOTP（ Time-Based One-Time

Password Algorithm，基于时间的一次性密码算法）技术。

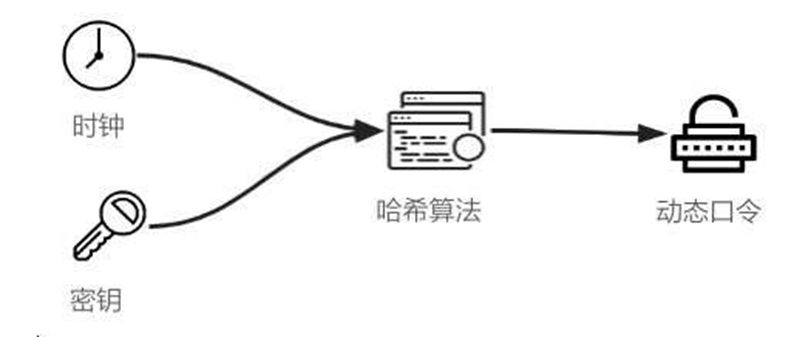

动态令牌设备本身是有电源和芯片的，其中包含时钟设备，虽然与银行服务器无法保持百分之百的同步，但是差别不会很大。如图4-11 所示，动态口令设备在制作时就写入了固定的密钥，每个用户的密钥均不相同，借助特定的哈希算法就可以计算出动态口令。因此，动态口令的计算公式可以简写为Hash(设备时间+用户密钥)=动态口令。

图4-11 动态口令生成

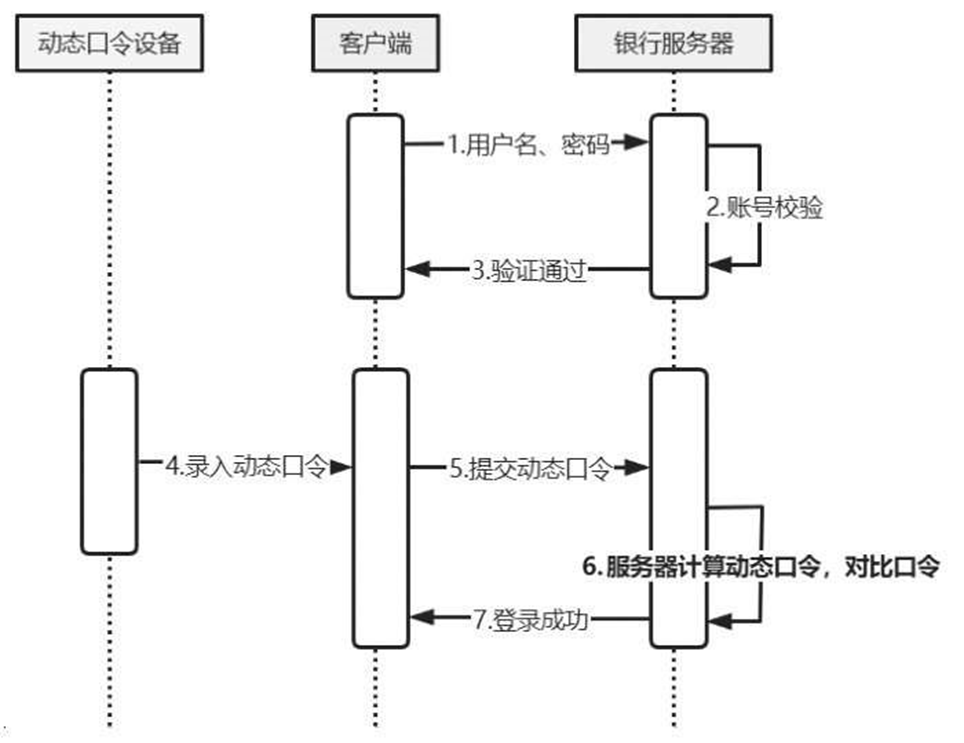

使用动态口令的登录流程如图4-12所示。

（1）用户在个人网银页面录入用户名、密码，点击“登录”按钮。（2）银行服务器校验用户名和密码是否匹配。

（3）     如果用户名和密码匹配，则返回验证通过，并要求用户录入动态口令。

（4）     用户从动态口令设备上查看动态口令，并录入系统中提交。

（5）     客户端将动态口令提交给银行服务器。

（6）     这一步最为重要。服务器根据当前的用户信息，找到用户所绑定的设备唯一编码，取出设备密钥，并根据当前服务器的时间，通过哈希算法计算出动态口令，即Hash(服务器时间+用户密钥)=动态口令。使用服务器计算出的动态口令，与用户提交的动态口令进行比对，如果匹配，则流程继续。

（7）     给客户端返回登录成功。

图4-12 使用动态口令的登录流程

注意无论是电子口令设备还是服务器，都要保证在同一个时间窗口内计算的口令是相同的，这个时间窗口就是刷新时间，如1分钟。那么，在这1分钟之内，电子口令设备和服务器计算出的密钥都应该是相同的，这样两者才能够相互匹配。

因此，时间窗口越长，越便于用户录入，时间窗口越短则越安全，一般时间窗口设置为30秒或1分钟。

4.3.3 语音验证码登录注册设计

语音验证码登录是手机验证码的变种，为了解决验证码各种收不到而导致的用户体验问题，可以使用语音验证码作为补充手段。当短信验证码收不到时，用户可以选择使用语音验证码。

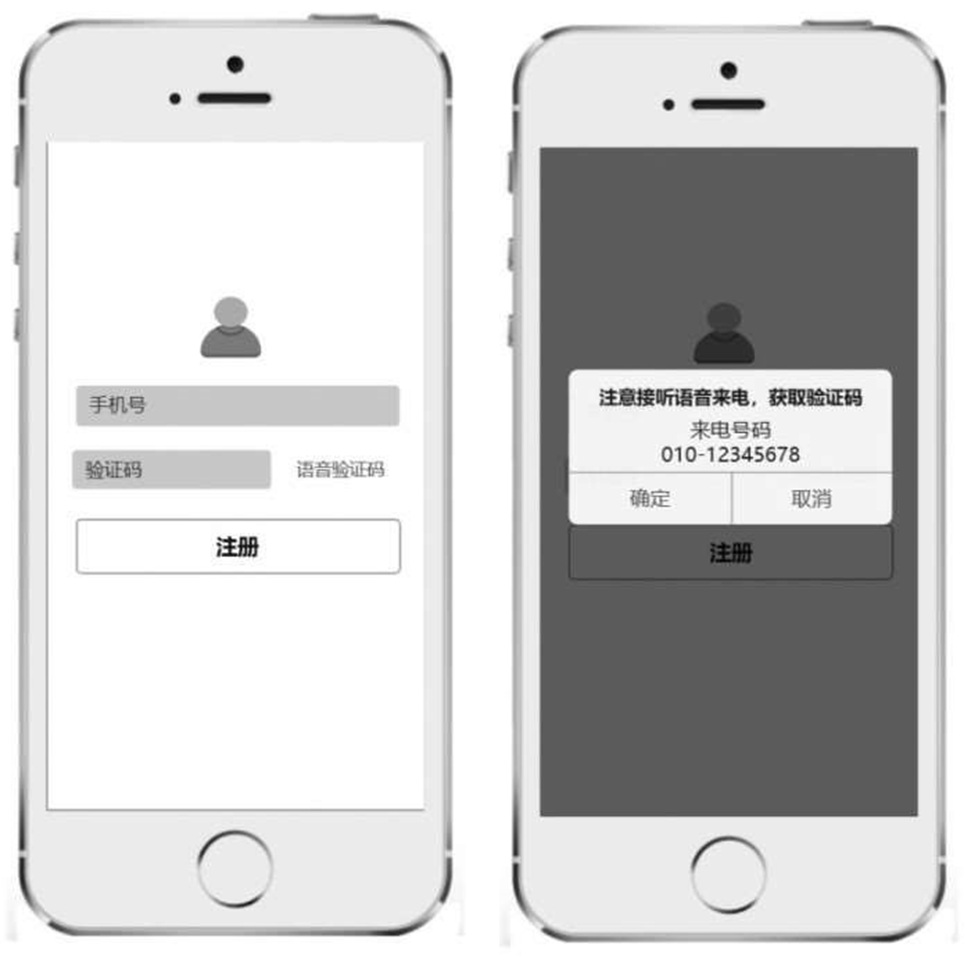

App语音验证码登录注册原型如图4-13所示。当用户录入完手机号，点击“语音验证码”按钮时，将会提示用户注意收听来自×××的电话，从而获取验证码。

图4-13 App语音验证码登录注册原型

语音验证码采用机器人主动拨打的方式，一般话术为“您本次业务办理的验证码为××××”，反复播放三次。

思考：语音验证码是如何发送出去的呢？如何主动给用户拨打电话？

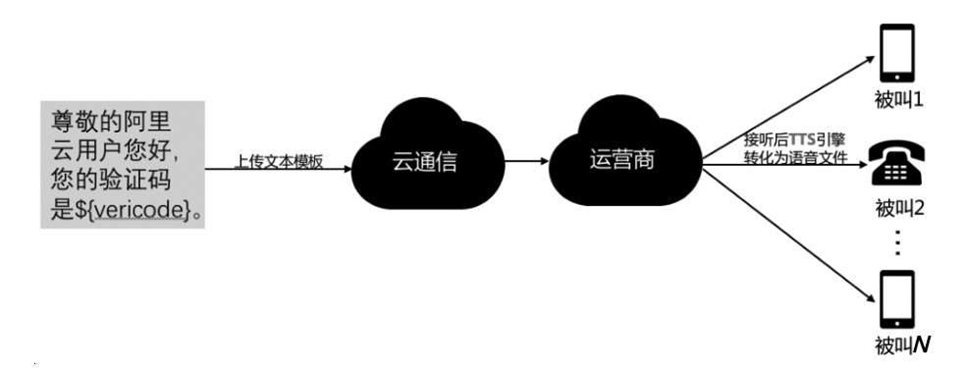

下面通过阿里云的语音验证码服务来进行讲解。如图4-14所示，云通信是阿里云的语音通信产品。接入方将语音模板发送给云通信系统，云通信系统请求运营商完成语音呼叫，当用户接通电话时，通过

TTS技术将文字内容转化为语音播放给用户。

图4-14 语音验证码发送流程

TTS是人机对话的一部分，也就是文字转语音技术。

语音模板“尊敬的阿里云用户您好，您的验证码是${vericode}。”，其中${vericode}为变量部分，由接入方系统生成并传入。

思考：用户接听到语音验证码，然后将验证码录入App中，那么服务端是如何验证验证码的正确性呢？

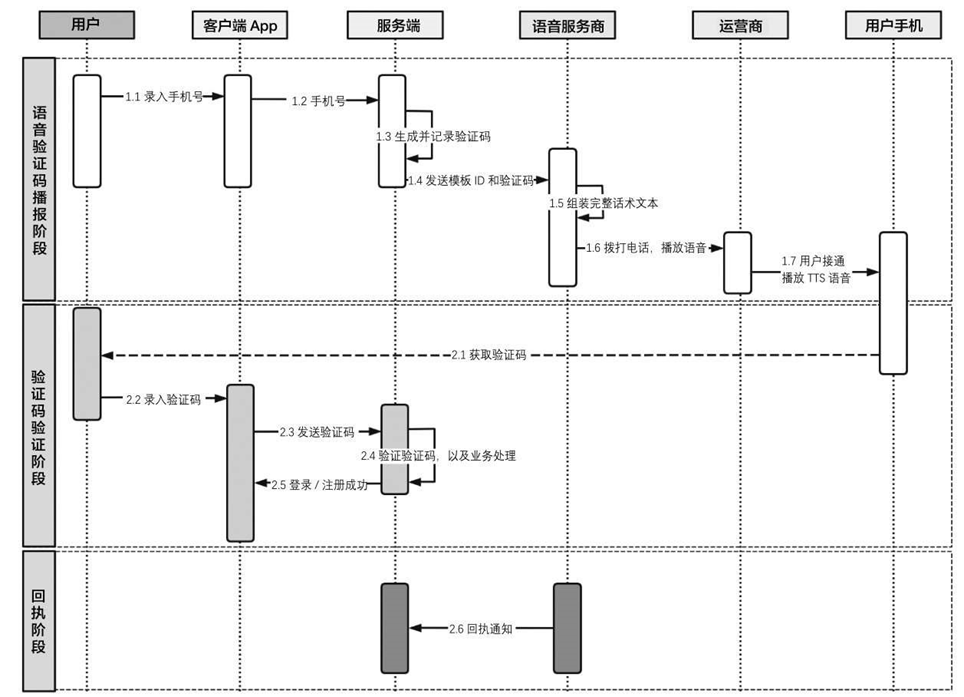

如图4-15所示，语音验证码登录注册的整个过程可以分为3个阶段。

图4-15 语音验证码登录注册流程

1.语音验证码播报阶段

用户录入手机号，点击“语音验证码”按钮，App携带手机号请求服务端，服务端生成数字验证码，并将验证码和语音模板ID一同发送给语音服务商（模板一般是在第三方语音服务商平台上先行申请定

义）。语音服务商将验证码与模板内容进行拼装，形成最终的话术。然后通过运营商给用户拨打电话，用户接通电话后，播放TTS语音。

2.验证码验证阶段

用户将收听到的语音验证码录入App中，提交给服务端，服务端与事先存储好的验证码进行比对，验证其有效性。如果有效，则完成登录/注册流程。

3.回执阶段

回执分为两种，一种是异步回执，另一种是同步回执。回执的目的是将语音播报的结果通知给服务端。回执信息包含用户电话号码、播报ID、播报状态（成功、失败）等。如果时效性要求较高，则应该使用同步回执，播报完毕后，语音服务商会主动回调服务端接口完成通知。

异步回执主要是通过批处理定时回调通知，或者MQ通知的方式完成，主要目的是进行数据同步和订单对账。
