大型互联网架构安全性设计

无论是互联网系统还是企业内网系统，无论是B/S架构还是C/S架构的系统，都会面临各种安全性问题。

总体而言，暴露在互联网上的系统面临更多的安全威胁，因此衍生出了各种安全产品网络防火墙、高防IP、网盾等。除采购各种硬件和服务外，重点是要在自己的系统设计上加大安全控制的投入。

安全控制要具有整体性，客户端、网络传输、服务端、数据库各个环节都要进行相应的安全性设计。这涉及代码混淆、App加固、加密签名、认证授权、加密存储、验证码等众多技术细节。本节将对安全性的设计原则和技巧进行整体介绍，后续章节还会继续深入这一问题。

2.4.1 安全控制的整体性

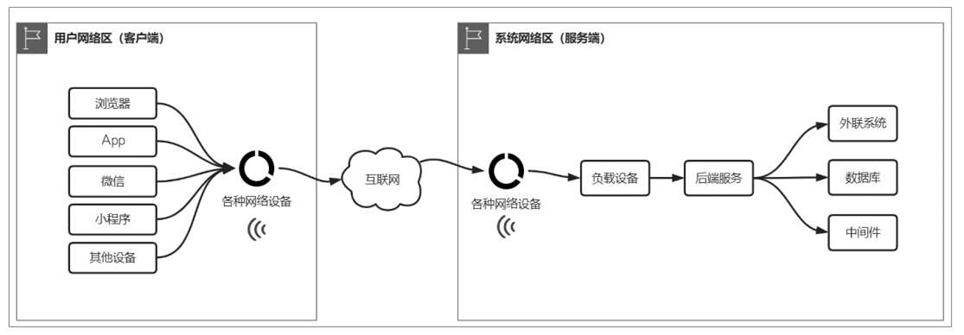

系统安全是一个庞大的领域，如图2-104所示，现在系统的架构形式非常多，可以是浏览器、App、微信、小程序、电视、冰箱等，它们都属于用户网络区，通过家中的路由或运营商基站接入互联网，经过一系列的网络设备转发，经由互联网，最终到达服务端所在的系统网络区（机房/数据中心），又要经过各种网络设备、负载设备，最终到达后端服务，而后端服务又需要与外联系统、数据库、中间件等进行交互，整个交互链条非常复杂。

图2-104 互联网系统拓扑

每个节点、每个链路（两个实体之间的连接线）都要进行安全控制。每个终端设备、每个网络设备、每个服务器都要解决自身的安全性问题，同时也要解决与其他设备交互的安全性问题。

硬件的安全性、网络设备的安全性、应用系统的安全性缺一不可。在进行安全性设计时，必须从整体考虑，某个单点系统再安全、再健壮也是没用的。就好比一个银行的App，后端服务十分健壮安全，然而它忘记了做登录校验功能，谁都可以随意使用。

2.4.2 应用系统安全性设计

由于系统开发人员对硬件设备、网络设备等安全不太关注，因此应该由更加专业的网络工程师、硬件工程师负责。开发人员应该重点关注应用系统的安全性设计。

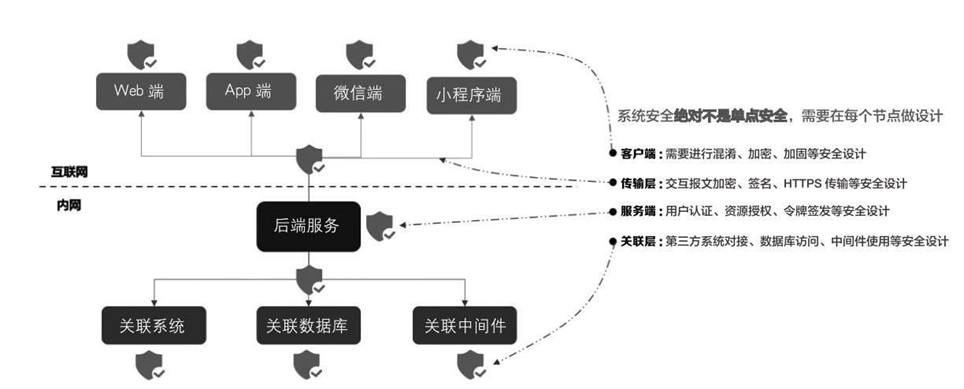

无论是在C/S还是B/S模式下，每个节点都需要进行安全控制，如图2-105所示。

图2-105 安全设计的整体性

1. Web端安全控制点

（1）     代码安全：可以进行代码混淆、代码压缩，以降低代码可读性。

（2）     Cookie存储：尽量不存储敏感信息，如果存储，则需要进行加密，必须设置有效期，并设置清空机制。

（3）     Local Storage和Session Storage存储：尽量不存储敏感信息，如果存储，则需要进行加密，并设置清空机制。

（4）     防止SQL注入，防止XSS攻击：严格地进行客户端录入校验，对于有注入风险的内容予以阻止或转义，服务端需要同样的预防措施，一般可以在AOP或过滤器中做统一处理。

（5）     跨域限制：默认不允许跨域，如果需要跨域，则需要严格限定请求来源。

（6）     环境限制：如果页面只允许在微信中调用，则应该做相应控制；如果页面只允许在App中调用，则应该要做相应控制。

2. Andr oid端安全控制点（1）代码安全：可以进行代码混淆、代码压缩，以降低代码可读性。

（2）     APK包：需要安全加固，使用第三方付费功能，防止反编译破解，市场上的一些免费加固的实际效果并不理想。

（3）     本地文件、SD卡文件存储：尽量不存储敏感信息，如果涉及敏感信息，则可以对文件进行加密，或者对内容进行二次加密。

（4）     本地数据库：安卓系统自带密钥安全控制，无须额外处理。

3. iOS端安全控制点

（1）     代码安全：可以进行代码混淆、代码压缩，以降低代码可读性。

（2）     安装包：苹果应用商店自动加固，企业版没有加固（可以反编译，市场上还没有加固工具）。

（3）     本地文件存储（包含数据库）：尽量不存储敏感信息，如果涉及敏感信息，则可以对文件进行加密，或者对内容进行二次加密。

（4）     本地数据库：iOS系统自带加密和密钥安全控制，无须额外处理。

4.传输安全

在客户端与服务端交互的过程中，要注意传输过程的安全控制，防止传输内容被窃取或篡改。根据控制的等级不同，可分为低安全级别、中安全级别和高安全级别。

（1）低安全级别：使用HTTP，明文传输，使用明文与服务端交互，性能好但安全性较差。（2）中安全级别：使用HTTPS，加密传输，使用明文与服务端交互，性能中等但安全性较高，可以防止网络嗅探（网络嗅探就是网络抓包，可以看到所有在网络上传输的内容）。

（3）高安全级别：使用HTTPS，加密传输，与服务端的交互数据进行加密和签名，可以防止网络嗅探、数据泄露和篡改。

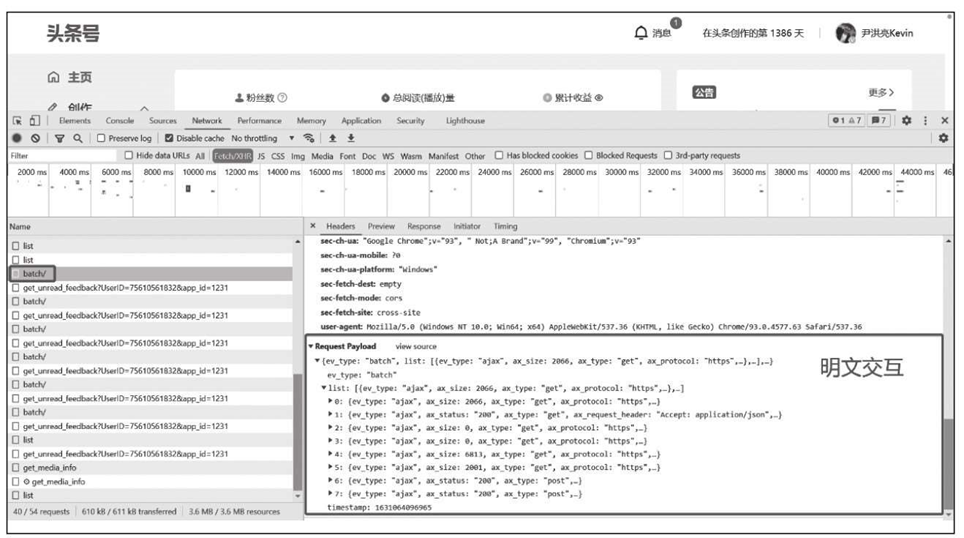

明文交互是指双方交互的报文内容是非加密状态，如图2-106所示，在Chrome浏览器中按“F12”键进入开发者模式，就可以看到今日头条某个页面的接口调用情况，可以很直观地看到接口请求和应答的信息。如果需要避免这种情况，则需要使用高安全级别设计。

图2-106 交互报文抓取

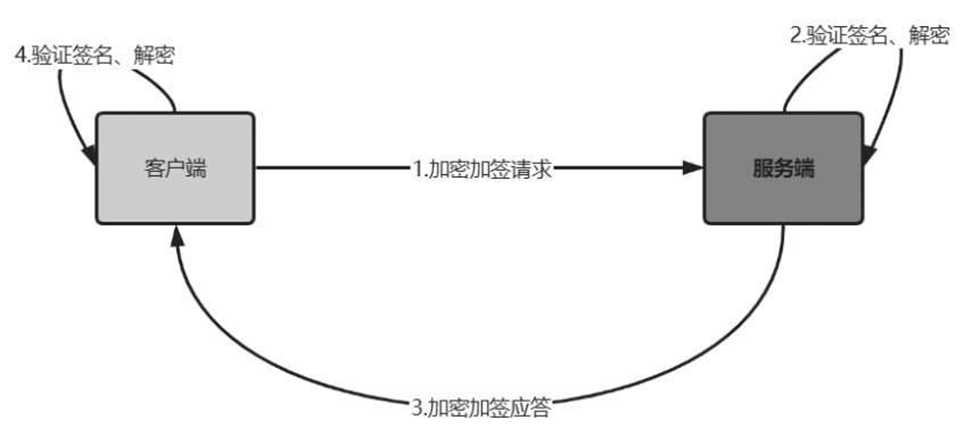

加密和签名交互流程如图2-107所示，分为以下4个步骤。

（1）客户端将请求报文进行加密，然后进行签名，以密文的形式请求服务端。（2）服务端接收到加密的报文后，先进行验证签名，然后进行解密。如果验证签名不通过，则说明内容可能被非法篡改；如果无法解密，则说明对方使用了错误的密钥。

（3）     服务端将应答信息同样进行先加密后签名的处理，以密文的形式应答给客户端。

（4）     客户端收到服务端应答之后，同样进行验证签名和解密处理。

图2-107 加密和签名交互流程

2.4.3 数据安全性设计

数据安全性设计需要遵循3个原则：数据脱敏原则、数据加密原则和数据隔离原则。

1.数据脱敏原则敏感数据一定要进行脱敏展示。脱敏是指用掩码、截取等方式避免展示全部数据内容。例如，用户的身份证号、银行卡号、手机号

等，展示为“152***********1233”“身份证号尾号为1233”“银行卡尾号

9899”“手机尾号9527”的方式。

数据脱敏必须从后端服务脱敏，而不能采用前端JavaScript脱敏

（假脱敏），因为通过查看页面源码和交互信息很容易获取到用户敏感数据。

对于内部管理系统，有关用户信息的报表能不展示用户敏感信息的就不展示，如果必须展示，则尽量脱敏；如果必须原文展示，则需要记录详尽的访问日志，哪个用户查询过此报表，谁导出过数据，以便日后追查。

2.数据加密原则

对于安全等级较高的数据，可以采用加密存储和分片存储的方式。

如账户的密码需要加密存储，可采用哈希算法加密存储（其他密码安全措施可参见5.3节）。

如用户的图片、视频、机密文件等重要数据，可以拆分为多份，存储在不同服务器的不同位置，在使用时才合并在一起。

如用户的聊天记录等私密信息也要先加密，再分散存储。

3.数据隔离原则

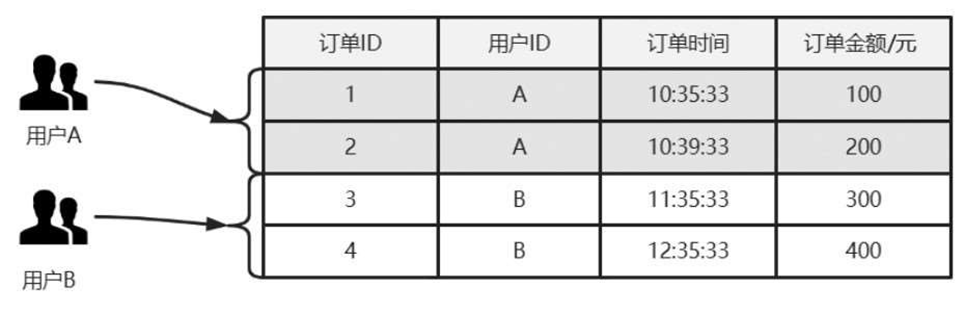

用户之间的私有数据一定要相互隔离，自己只能访问自己的数据，防止数据越权访问。如图2-108所示，这是一张简化的订单表，字段分别为用户订单

ID、用户ID、订单时间、订单金额。要求用户A、B只能访问自己的订单数据。

图2-108 用户数据访问

典型错误设计：提供RESTful接口http://xxx:xx/orderList/A，最后一项A为用户ID参数，服务端根据用户ID去查询数据库表，返回订单数据。数据库语句通常为“select * from t_order where user_id='A'”。

这看起来一切正常，但是却有极大的隐患。如果某用户的账号是 A，当其登录成功后，更改一下请求地址，如http://xxx:xx/orderList/B

，就可以查询到用户B的全部订单数据，造成数据泄露。

查询操作只会引起数据泄露，而如果是订单删除等更新类操作，则会引起更严重的问题，可以用以下两种安全设计方案来规避这种风险。

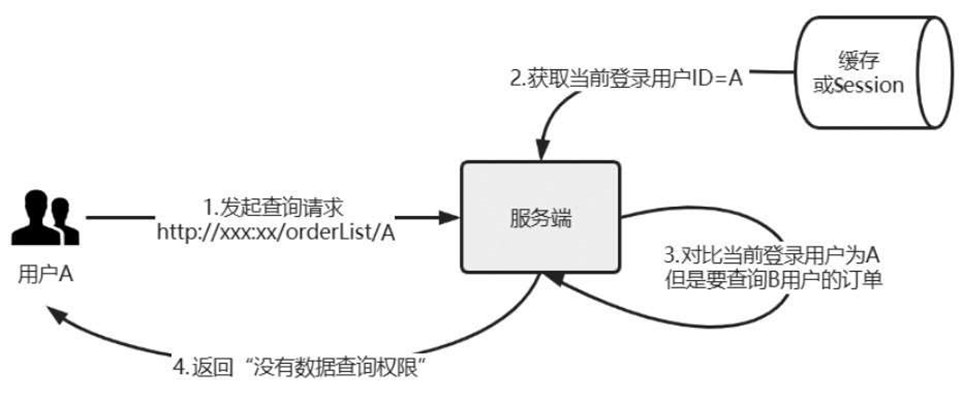

（1）     安全设计方案1： 对比当前登录用户与要操作的数据范围是否相同，实现流程如图2-109所示。① 依然使用RESTful 接口

http://xxx:xx/orderList/A；② 服务端接收到请求后，先根据用户的

Session或Token，获取到当前登录用户的ID；③ 对比此用户ID是否等于A；④ 如果相同，则允许查询；如果不同，则提示“没有数据查询权限”。

图2-109 数据访问权限校验

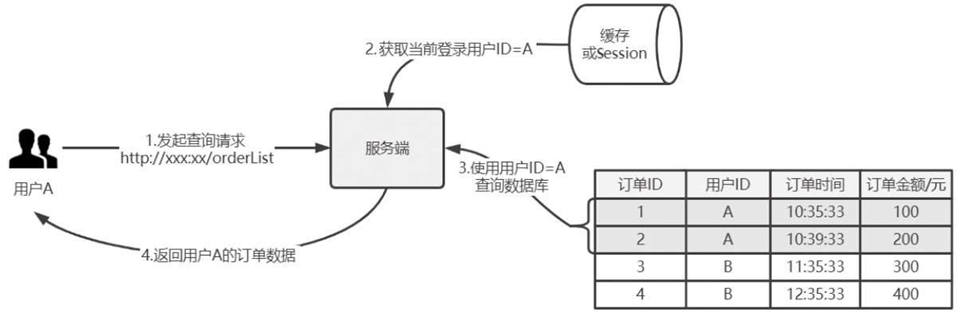

（2）     安全设计方案2： 使用登录用户的会话信息作为查询条件，实现流程如图2-110所示。① 提供RESTful接口http://xxx:xx/orderList，注意此接口并没有任何参数；② 服务端接收到请求后，先根据用户的

Session或Token，获取到当前登录用户的ID；③ 到数据库中查询，从而确保了登录用户只能查询自己的订单数据。

图2-110 数据访问隔离
