日志收集架构

将程序日志存储到文件中并不能很好地解决查看问题，尤其对于互联网应用，开发运维人员需要打开巨大的日志文件，在海量的日志中寻找他们需要的那一点点内容，犹如大海捞针。因为在日志文件中有需要关注的内容，也有大量并不需要关注的内容，怎样以可视化的方式，简单快速地查找到关注的内容，这就是日志收集设计需要解决的问题。

系统希望实现以下4个目标。

（1）     具有海量存储能力：能够存储海量数据，并且保证数据可靠性（不丢失）和检索能力。

（2）     具有全文检索能力：能够像百度一样搜索某个关键词就找到对应的内容。

（3）     具有链路追踪能力：能够一次性查询到单笔交易中的所有日志。

（4）     具有统计分析能力：可以根据各种指标进行汇总查询。

海量存储能力和全文检索能力很容易实现，只要选用支持海量存储，并且具有全文检索能力的数据库引擎即可，目前主流采用的就是

Elasticsearch数据库。

链路追踪能力可以参见3.10节，只需要在日志中记录TraceID和SpanID就可以达到目的。统计分析能力是最难的，因为这是关系型数据库的特长，并不是搜索引擎数据库做不到，但前提是必须先将数据结构化。下面将详细阐述日志收集的设计思路。

6.8.1 日志收集架构的设计

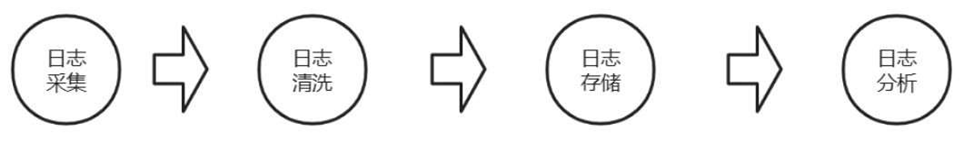

日志收集流程如图6-23所示，几乎所有的日志收集架构都可以抽象为4个步骤：日志采集、日志清洗、日志存储和日志分析。

（1）     日志采集：可以从不同的数据源采集日志，可以是应用程序、数据库、中间件、网络、操作系统等。

（2）     日志清洗：将采集到的日志进行清洗、过滤、分析，转化为结构化的数据形式。

（3）     日志存储：将清洗后已经结构化的数据存储到存储引擎中。

（4）     日志分析：通过存储引擎对日志进行可视化的查询和统计分析。

图6-23 日志收集流程

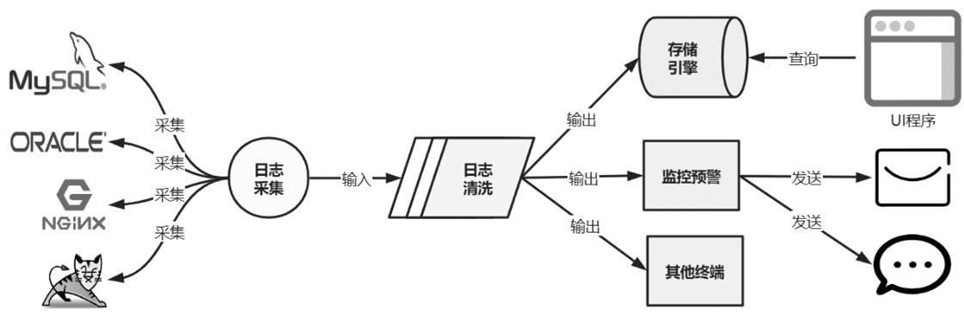

日志收集架构设计如图6-24所示，日志采集程序要能够从不同的软件、设备、操作系统中主动采集日志，而不是由各个程序主动上送日志。例如，可以收集MySQL、Oracle等不同数据库的日志， Nginx、

Tomcat等不同Web服务器的日志，等等。

图6-24 日志收集架构设计

由于采集的日志来源不同，因此日志输出的格式也各不相同，大多数只是纯文本内容的流式输出。因此，这些日志需要输入日志清洗程序中进行解析和转换。日志清洗程序按照过滤器进行设计，一条日志经过层层清洗和转化，最终得到便于查询和分析的结构化数据。例如，将日志转化为JSON结构、XML结构等。

例如，有“name yinhongliang age 20 sex man”这样一行日志，处理过程如下。

第一层过滤先按照空格切割为长度为6的数组，即

[name,yinhongliang,age,20,sex,man]。

第二层过滤对数组中的元素进行两两组合，就可以将其解析为

{"name":"yinhongliang", "age":20,"birthday":"", sex:"man"} 这样一条结构化的JSON数据。

经过清洗后的结构化数据就可以输出到存储引擎中存储了。例

如，输出到MongoDB、MySQL、Elasticsearch中，甚至可以输出到控制台、磁盘文件、网络监听服务等地方。其中最常用的就是输出到数据库中。这样就可以开发程序来查询数据库中的数据，从而完成对于日志的查询和统计分析能力。由于所有的日志都会经过日志清洗程序，所以可以通过监测是否存在指定的错误日志，来达到监控预警的目的。

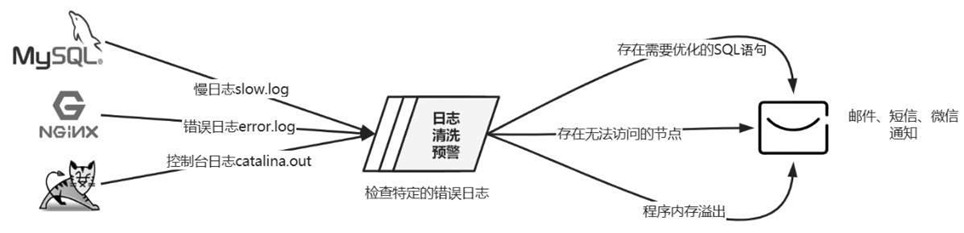

以下是3个经常使用的场景案例，如图6-25所示。

（1）     对于MySQL可以监控它的慢日志（默认为slow.log），当发现慢SQL时，发送邮件通知开发人员，存在SQL语句需要优化，不需要开发人员自己去排查问题。

（2）     对于Nginx可以监控它的错误日志（默认为error.log），当发现被代理的Upstream节点（上游节点）不通时，可以立即通知运维人员，服务可能存在宕机。

（3）     对于Tomcat服务可以监控它的控制台日志（默认为

catalina.out），当发现Out of memory这样的关键词时，就发送通知给运维人员，提醒程序内存溢出。

同理，可以监控各种设备和软件，对比日志中的关键词，从而达到个性化的监控预警目的。

图6-25 日志监控预警案例

6.8.2 Elastic Stack架构组件介绍

当前主流的开源日志收集与分析架构之一就是ELastic Stack架构。

ELastic Stack以前称为ELK Stack，其中E是指Elasticsearch，L是指

Logstash，K是指Kibana，使用这3个组件可以构建一套完整的日志采集、清洗、存储和分析的平台。

（1）     Elasticsearch：分布式搜索和分析引擎，主要用于结构化的日志存储和查询分析。

（2）     Logstash：用户日志清洗，将非结构化的流式日志转化为结构化日志。

（3）     Kibana：提供可视化的日志查询和统计分析、权限管理等。

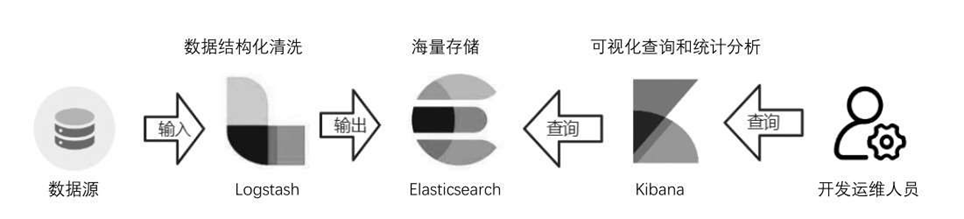

ELK Stack日志收集架构如图6-26所示。Elasticsearch的作用是进行结构化的日志存储。Logstash的作用是日志采集和清洗，将非结构化的流式日志转化为结构化日志。Kibana提供可视化的日志查询和统计分析。开发人员直接使用Kibana进行日志查询，而不再需要接触服务器日志文件，只需要分配Kibana的系统账号即可，从而还可以控制不同的人员可查看的日志范围。

随着ELK的发展，又有新成员Beats的加入，所以就形成了ELastic Stack。

图6-26 ELK Stack日志收集架构

1. Elasticsear ch Elasticsearch在日志收集中的作用是存储结构化的日志数据，用于查询和分析，以下内容引用自百度百科。

Elasticsearch是一个基于Lucene的搜索服务器。它提供了一个分布式多用户能力的全文搜索引擎，基于RESTful Web接口。Elasticsearch

是用Java语言开发的，并作为Apache许可条款下的开放源码发布，是一种流行的企业级搜索引擎。Elasticsearch用于云计算中，能够达到实时搜索，稳定，可靠，快速，安装使用方便。官方客户端在

Java、.NET（C#）、PHP、Python、Apache Groovy、Ruby和许多其他语言中都是可用的。根据DB-Engines的排名显示，Elasticsearch是最受欢迎的企业搜索引擎。

2. Logstash

Logstash是一个开源实时的管道式日志收集引擎，可以动态地将不同来源的数据进行归一，并且将格式化的数据存储到所选择的位置。

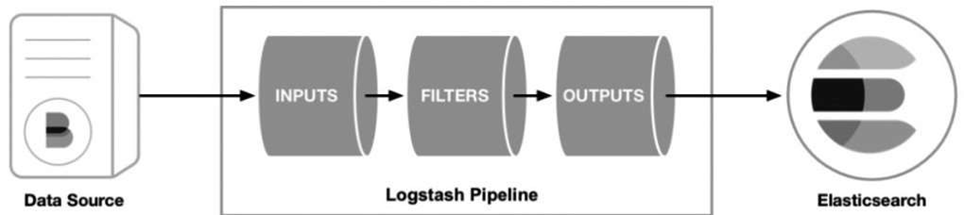

Logstash流水线原理如图6-27所示。Logstash包含3个组件，分别是输入组件（INPUTS）、输出组件（OUTPUTS）和过滤器组件

（FILTERS）。其中输入组件和输出组件是必选组件。输入组件的目的

是从不同的数据源接收日志数据，经过过滤器组件进行过滤清洗和结构转换，最后经过输出组件进行输出，可以直接输出到Elasticsearch数据库中。如果不使用过滤器组件，则接收数据后直接输出到存储引擎中。

图6-27 Logstash流水线原理

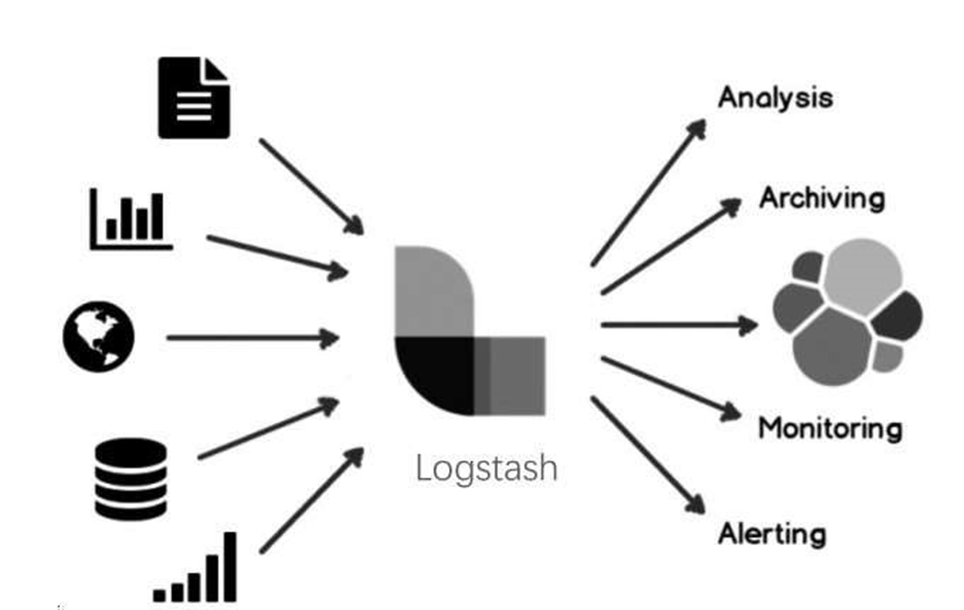

Logstash输入输出设计如图6-28所示。Logstash提供了50多种输入组件、50多种输出组件、40多种过滤器组件，可以从诸如文件、数据库、Web应用、操作系统、网络、防火墙、消息队列等多种数据源输入数据；也可以将数据输出到文件、数据库、控制台、操作系统、网络、消息队列等终端中，几乎涵盖了所有需要的业务场景。

图6-28 Logstash输入输出设计

3.  Kibana

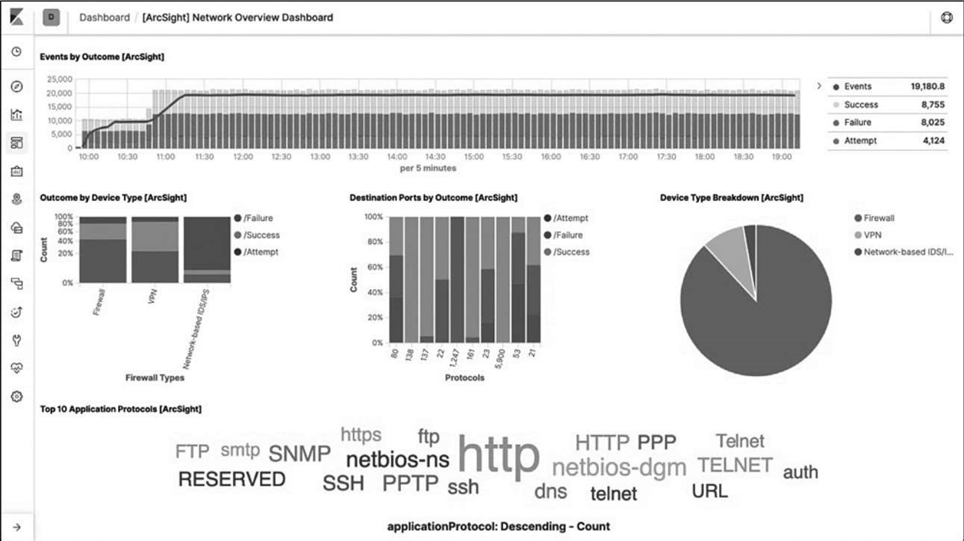

Kibana是一个十分强大的可视化工具，可以使用柱状图、线状图、饼图、热力图等形式按照不同维度统计日志信息，也可以自己定制化各种仪表盘，如图6-29所示。

图6-29 Kibana界面

开发人员不需要再去各个服务器、各个文件中查看日志文件，而是直接通过Kibana查询Elasticsearch中的数据即可，可视化的界面操

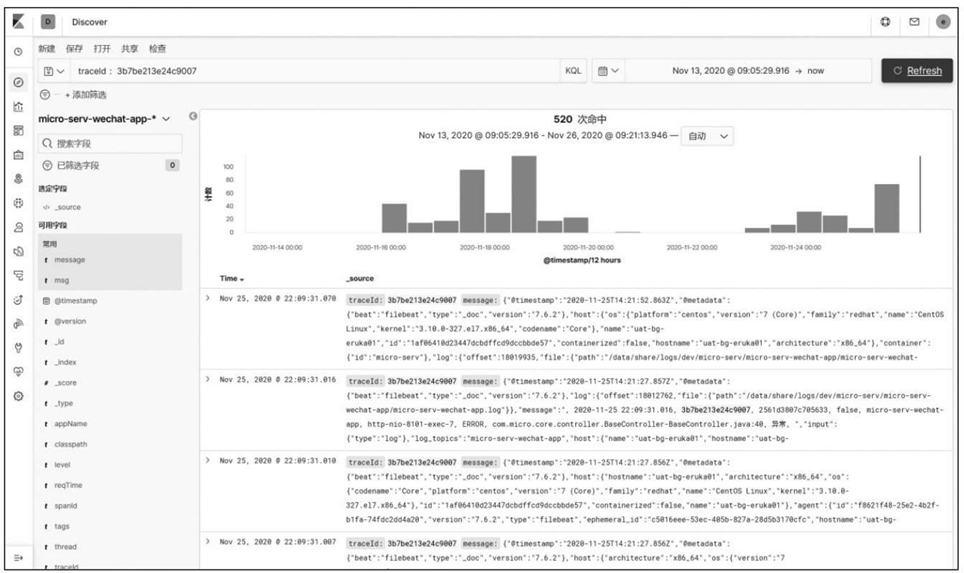

作，统一的权限管理，能够极大地提高开发和运维的效率，Kibana查询界面如图6-30所示。

图6-30 Kibana查询界面

4.  Beats

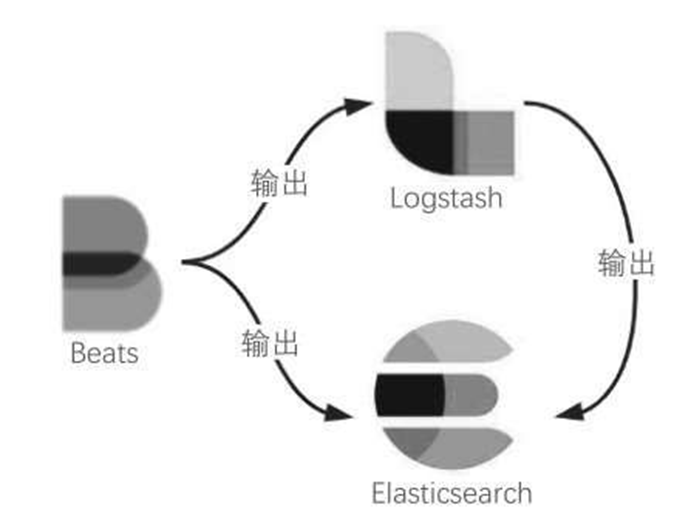

Beats是一个日志采集工具，可以将采集的日志直接输出到

Elasticsearch中，也可以输出到Logstash中，可以极大地简化日志采集的过程（否则每个数据源都要主动推送数据到Logstash中），如图6-31所示。

图6-31 Beats使用

Beats包含6种工具，具体如下。

（1）     Filebeat：轻量型日志采集器，可以从安全设备、云、容器、主机进行数据收集。采集的来源为文件，可以通过tail -f实时读取日志变化，将其输出到Logstash或Elasticsearch中。

（2）     Packetbeat：轻量型网络数据采集器，可用于监测HTTP 等网络协议，随时掌握应用程序延迟和错误、响应时间、流量、SLA性能、用户访问量和趋势等。

（3）     Metricbeat：轻量型指标采集器，用于从系统和服务中收集指标。将Metricbeat部署到Linux、Windows和Mac主机，Metricbeat 就能够以一种轻量型的方式输送各种统计数据，如系统级的CPU使用率、内存、文件系统、磁盘 I/O和网络I/O统计数据等。

（4）     Winlogbeat：轻量型Windows事件日志采集器，用于密切监控基于Windows的基础设施上发生的事件。可以将Windows事件日志流式传输至Elasticsearch和Logstash。

（5）     Auditbeat：轻量型审计日志采集器，可以收集Linux审计框架的数据，监控文件完整性。可监控用户的行为和系统进程，分析用户事件数据。Auditbeat与Linux审计框架直接通信，收集与Auditd相同的数据，并实时发送这些事件消息到Elastic Stack。

（6）     Heartbeat：面向运行状态监测的轻量型采集器，通过主动探测来监测服务的可用性。通过给定URL列表，通过心跳机制询问系统是否运行正常。

6.8.3 Elastic Stack架构模式

对于不同的应用场景，可以采用不同的Elastic Stack架构模式进行日志收集。

1. 3种无Filebeat 架构

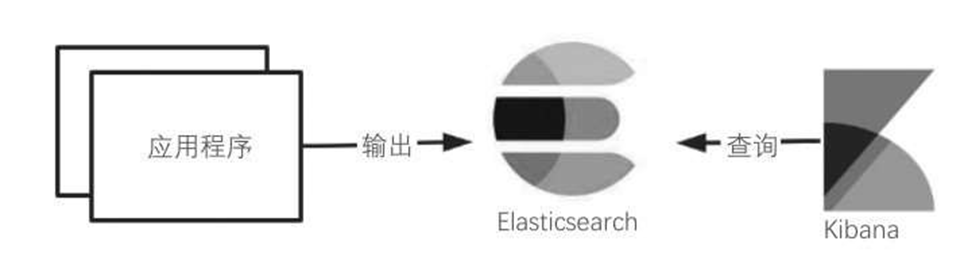

如图6-32所示，如果应用日志可以结构化为JSON结构，则可以直接将结构化数据存储到Elasticsearch中，借助Kibana从Elasticsearch中进行查询。这样的架构模式最简单，节省了Logstash的过滤和传输流程，可以极大地提高日志采集的性能，适用于日志量较小的小型项目。

图6-32 Elastic Stack架构模式（1）

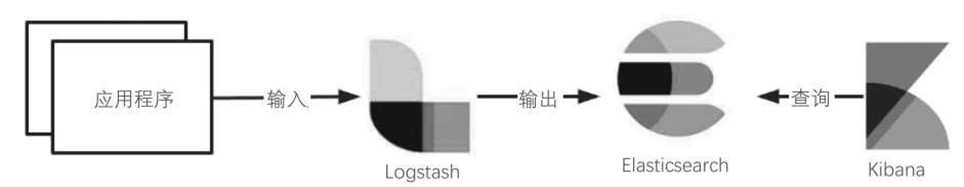

如图6-33所示，如果日志数据无法结构化，则可以将非结构化的日志直接输入Logstash中，在Logstash中进行格式化处理，形成JSON结构，再存储到Elasticsearch中，最后借助Kibana进行查询。这样的架构模式适用于大多数的中型项目。

图6-33 Elastic Stack架构模式（2）

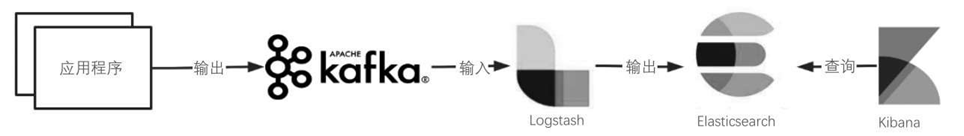

如图6-34所示，为了防止Logstash的压力过大，可以借助Kafka这种高吞吐量的消息队列，将日志直接输出到Kafka中，再输入Logstash 中，在Logstash中进行格式化处理，形成JSON结构，再存储到

Elasticsearch中，最后借助Kibana进行查询。这样的架构模式适用于日志量较大的集群和分布式项目。

图6-34 Elastic Stack架构模式（3）

2. 3种有Filebeat 架构

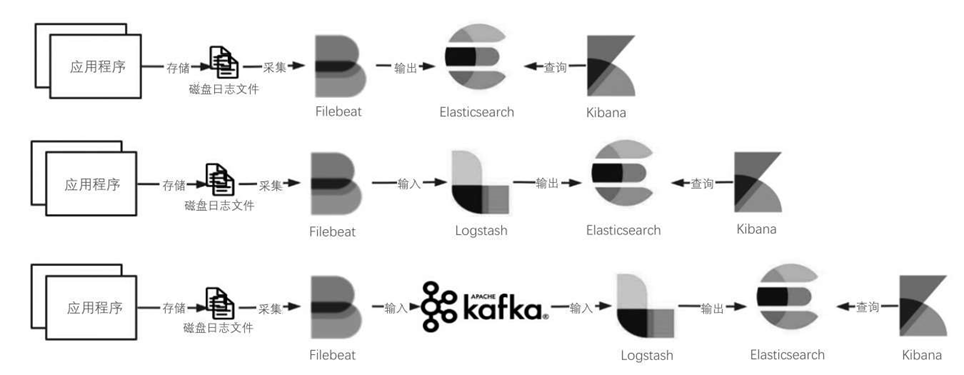

以上3种架构对程序都具有一定的侵入性，应用程序必须主动输出日志。如果只是想上线一套日志收集系统，而不想改变任何原有程序，就可以如图6-35所示，使用Filebeat主动监控应用程序的日志文件。Filebeat可以将日志文件中的内容直接输出到Elasticsearch、

Logstash或Kafka中，因此在前3种架构之前加入Filebeat，就可以形成3 种新的架构模式。

图6-35 Elastic Stack架构模式（4）

Filebeat有以下两种部署方式。

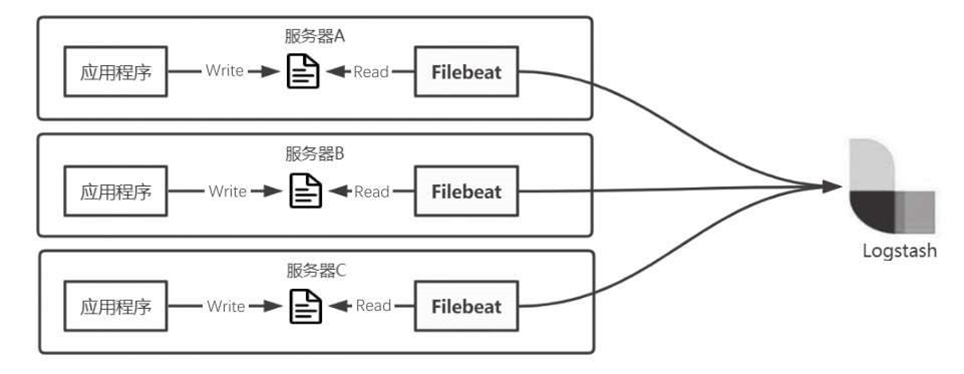

第一种部署方式如图6-36所示，将Filebeat应用与每个应用部署在一起，作为一个代理服务去采集日志，然后再输出到Logstash中。这种部署方式的优点是多个Filebeat服务之间互不影响，采集性能较好，但是部署相对麻烦；缺点是由于Filebeat需要实时监控和采集日志，对资源也会有一定的损耗，尤其是当日志量变化较快时，这样就会抢占服务器资源，影响应用程序运行。

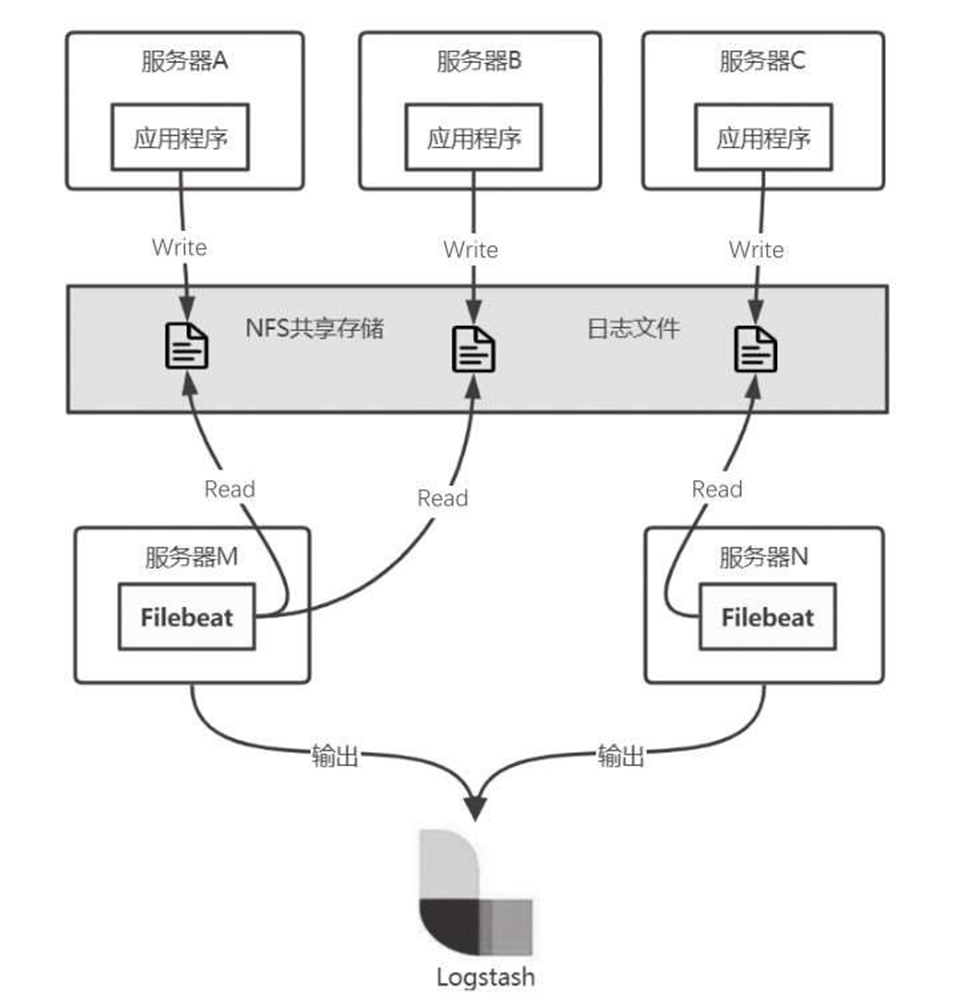

第二种部署方式如图6-37所示，将所有的日志通过NFS共享存储在一起，然后部署一台或多台独立的Filebeat服务器。这种部署方式的优点是可以独立部署Filebeat服务，与应用程序分离，即使Filebeat对资源消耗较大，也不会影响到业务应用的运行。

图6-36 Filebeat部署方式（1）

图6-37 Filebeat部署方式（2）
